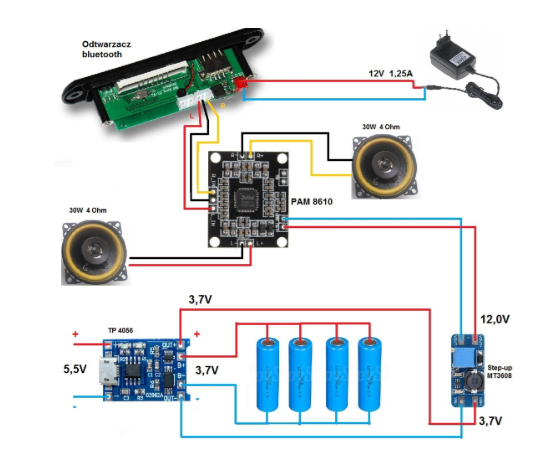

Mạch loa bluetooth

Phân tích mạch loa Bluetooth giúp bạn hiểu cách mà một chiếc loa nhỏ gọn có thể nhận tín hiệu không dây, khuếch đại âm thanh và phát ra tiếng. Dưới đây là phân tích chi tiết cấu tạo và nguyên lý hoạt động của mạch loa Bluetooth:

Xem thêm: Top 5 mixer Dynarcord bán chạy nhất

🎯 1. Cấu tạo cơ bản của mạch loa Bluetooth

Một mạch loa Bluetooth thường gồm 5 khối chính:

🔹 1. Mạch nguồn (Power Circuit)

• Chức năng: Cung cấp điện cho toàn bộ hệ thống.

• Thành phần: Pin lithium (3.7V – 7.4V), mạch sạc (qua cổng USB Type-C/Micro USB), mạch bảo vệ pin (BMS).

• Đặc điểm: Có IC quản lý sạc, tự ngắt khi pin đầy hoặc khi quá dòng.

🔹 2. Mạch Bluetooth (Bluetooth Receiver Module)

• Chức năng: Nhận tín hiệu âm thanh không dây từ điện thoại/laptop.

• Thành phần: Chip Bluetooth (ví dụ: CSR8635, JL, hoặc BK3266).

• Cổng ra: Thường là tín hiệu âm thanh analog L/R (Left/Right) để gửi đến mạch khuếch đại.

• Một số module tích hợp sẵn: Bluetooth + USB + Thẻ nhớ + FM.

🔹 3. Mạch giải mã âm thanh (Audio Decoder)

• Chức năng: Giải mã tín hiệu kỹ thuật số từ Bluetooth, USB hoặc thẻ TF thành tín hiệu analog.

• Chip phổ biến: AC6905, JL6909, CSR8635, hoặc chip của Qualcomm.

• Đầu ra: Âm thanh dạng analog để đưa sang IC khuếch đại.

🔹 4. Mạch khuếch đại công suất (Power Amplifier)

• Chức năng: Khuếch đại tín hiệu âm thanh nhỏ thành công suất đủ lớn để đánh loa.

• IC phổ biến: PAM8403, TPA3116, TDA7492, hoặc TDA2822M.

• Điện áp hoạt động: 5V – 24V tùy công suất loa.

• Loại mạch: Class D (hiệu suất cao, tiết kiệm pin).

🔹 5. Mạch loa (Speaker Driver)

• Chức năng: Biến tín hiệu điện thành dao động âm thanh.

• Gồm: 1 hoặc 2 loa toàn dải (full-range) và có thể kèm loa bass thụ động (Passive Radiator).

• Trở kháng: 4Ω hoặc 8Ω.

• Công suất: Từ 3W đến 60W tùy kích thước.

⚙️ 2. Nguyên lý hoạt động

1. Điện nguồn từ pin hoặc adapter cung cấp cho toàn mạch.

2. Module Bluetooth nhận tín hiệu từ điện thoại.

3. Tín hiệu âm thanh được giải mã thành dạng analog.

4. IC khuếch đại nâng tín hiệu lên công suất cao.

5. Loa phát ra âm thanh.

Nếu có thêm mạch EQ (Equalizer) hoặc DSP, âm thanh sẽ được xử lý để cân bằng bass, treble, mid.

🧩 3. Các mạch phụ trợ thường thấy

• Mạch sạc pin: IC TP4056, có đèn báo sạc và đầy.

• Mạch bảo vệ pin: Chống sạc/xả quá mức.

• Mạch lọc nhiễu: Giúp giảm tiếng “xẹt xẹt” khi kết nối Bluetooth.

• Mạch LED hiển thị: Báo pin, kết nối, trạng thái sạc.

• Mạch nút điều khiển: Power, Volume, Next/Prev, Mode.

🔍 4. Một số mạch phổ biến

💡 5. Kinh nghiệm thực tế

• Nếu loa bị rè, thường do mạch khuếch đại quá tải hoặc nguồn yếu.

• Nếu không kết nối Bluetooth được, kiểm tra chip Bluetooth hoặc mạch nguồn 3.3V.

• Nếu bị sôi nền, thêm tụ lọc nhiễu 470µF – 1000µF ở đầu vào nguồn.

• Khi nâng cấp loa, có thể thay IC ampli mạnh hơn (TPA3116 thay cho PAM8403) và thêm nguồn 12V – 24V.
